Упаковка оптических элементов — почему на линзе после распаковки появляются царапины

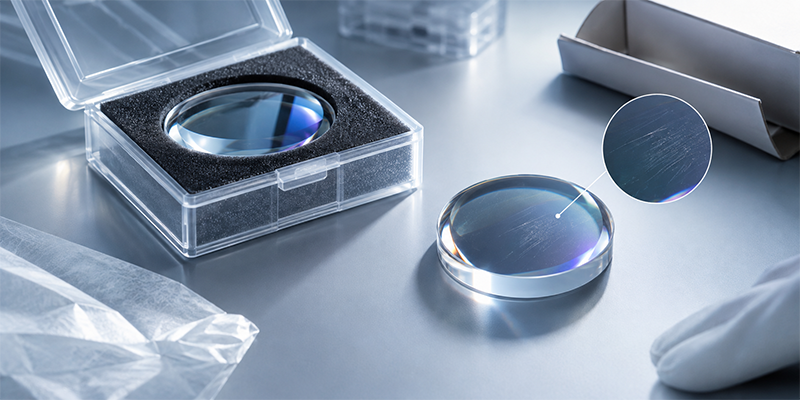

Линза с заявленной чистотой 10/5 или 40/20 после распаковки оказывается с царапинами. Первая реакция обычно — «значит, производитель отгрузил брак». Но на практике царапины, вносимые на этапе упаковки, встречаются гораздо чаще, чем многие думают.

1. Кто виноват: различаем три источника царапин по морфологии

Чтобы определить, появилась царапина до отгрузки, при транспортировке или при распаковке, нужно сопоставить три параметра: морфологию царапины, характер её распределения и сопутствующие признаки.

Царапины от упаковки/транспортировки — обычно неглубокие (как правило, менее 0,1 мкм), тонкие, вытянутые, направление совпадает с текстурой или линиями сгиба упаковочного материала. Если упаковка предполагает многослойную укладку с прокладками между линзами, царапины могут концентрироваться в определённой кольцевой зоне — из-за микроскладок прокладки под давлением стопки.

Царапины от протирки при распаковке — типичная форма дугообразная или C-образная, совпадает с направлением протирки. Причина: на поверхности линзы адсорбируются пылевые частицы, часто содержащие кварц повышенной твёрдости. При сухой протирке эти частицы зажимаются между тканью и линзой и работают как абразив.

Царапины, существовавшие до упаковки (внесённые на этапах шлифовки, полировки, очистки) — разной глубины, под микроскопом внутри царапины могут обнаруживаться остатки полировального порошка, масла. Если нанесено покрытие, плёнка перекрывает царапину, но поверхность остаётся неровной, либо в зоне царапины появляется интерференционный цвет, отличный от окружающего.

2. Материалы и конструкция упаковки: почему дешёвые решения «травмируют» линзу сильнее

Первичная упаковка (непосредственный контакт с линзой)

Первичная упаковка — самый критичный элемент, так как она напрямую контактирует с оптической поверхностью. Любое отслоение частиц или трение материала приводит к повреждению.

Оптическая папиросная бумага (lens tissue paper) — традиционное решение. Военный стандарт MIL-O-16898B прямо предписывает: после очистки немедленно обернуть оптический элемент не менее чем в четыре слоя lens tissue paper и зафиксировать лентой. Волокна такой бумаги специально обработаны и не выделяют твёрдых частиц.

Антистатические пакеты / глицериновые пакеты — ещё один распространённый вариант. Подход Knight Optical: изделия, не являющиеся фильтрами, оборачиваются в качественную папиросную бумагу и помещаются в неабразивный глицериновый пакет, чтобы пыль и загрязнения не оседали на оптической поверхности; фильтры же упаковываются вакуумно, что исключает риск деградации поверхности от атмосферной влаги.

Высокоэластичные мембранные коробки (антивибрационные) — для прецизионных хрупких элементов. Крышка коробки затянута высокоэластичной прозрачной мембраной; элемент фиксируется мембраной в подвешенном состоянии, не касаясь ни одной твёрдой поверхности корпуса.

Вторичная упаковка (буфер и герметизация)

Вторичная упаковка обеспечивает амортизацию или герметизацию. Военный стандарт требует после обёртывания в tissue упаковать оптический элемент в целлюлозный буферный материал, причём буфер не должен сжиматься до потери амортизирующих свойств. Для фильтров и элементов, чувствительных к влаге, применяется вакуумный пакет из алюминиевой фольги — многослойный композит из полиэтилена, алюминиевой фольги и полиэстера с практически нулевой проницаемостью по кислороду.

Ловушки дешёвой упаковки

Обычная копировальная бумага и бумага из вторичного короткого волокна — частое «оптимизационное» решение, но оно создаёт большие проблемы. Дешёвая копировальная бумага содержит неорганические наполнители — карбонат кальция, тальк. При транспортной вибрации твёрдые частицы давят и трут поверхность линзы, образуя точечные царапины. У бумаги из вторичного волокна рыхлая структура, свободные волокна отслаиваются, оседают на линзе и образуют нитевидные царапины. Такие царапины обычно неглубокие, тонкие, их направление совпадает с текстурой упаковочного материала.

3. Этап распаковки: недооценённый риск повреждения

Как бы хорошо ни была сделана упаковка, неправильная распаковка сводит всё на нет.

Требования к среде. Распаковку оптических линз необходимо проводить в чистой среде (рекомендуется чистая комната), чтобы после вскрытия пыль не адсорбировалась.

Способ взятия. Использовать напальчники: пот содержит кислоты и соли, которые корродируют поверхность стекла; при длительном не удалении могут остаться необратимые пятна. Брать линзу за край, не касаясь рабочей поверхности.

Размещение. В нерабочем состоянии линзу кладут на мягкую поверхность; нельзя класть голую линзу на стекло, металл, стол или нечистую бумагу.

Очистка. При наличии пыли сначала сдуть грушей или воздушным пистолетом, не протирать сразу. При загрязнениях — протирать салфеткой для оптики или безворсовой тканью, смоченной спиртом или ацетоном, легко, без нажима.

Практические данные: в жалобах на «несоответствие входного контроля» оптических элементов значительная доля случаев фактически вызвана распаковкой и первичной очисткой. Однородность направления царапин (например, все — дуги одного направления) часто указывает именно на операцию распаковки.

4. Практическая схема поиска причины

При обнаружении царапин на полученной линзе проверяйте в следующем порядке:

Шаг 1: морфология царапин под микроскопом. Прямолинейные с гладкими краями → вероятно трение упаковки. Дугообразные или C-образные → протирка. Разной глубины с остатками внутри → внесены на этапе обработки.

Шаг 2: проверить другие линзы из партии. Разрозненные, разнонаправленные тонкие царапины → трение упаковки. Закономерное расположение → проблема технологической операции.

Шаг 3: проверить упаковочные материалы. Убедиться, что разделительная бумага — оптическая безворсовая, а не обычная копировальная. Проверить внутреннюю поверхность пакета на наличие твёрдых частиц.

Шаг 4: восстановить хронологию распаковки. Проводилась ли в чистой среде? Использовались ли напальчники? Не протирали ли сразу сухой тканью?

Шаг 5: контрольный эксперимент с образцами. Взять годные линзы из той же партии, упаковать теми же материалами и способом, имитировать транспортную вибрацию и проверить. Если морфология новых царапин совпадает с дефектными — причина подтверждена: упаковка.

5. Вывод

«Царапины сразу после распаковки» не обязательно означают «брак с завода». Выбор упаковочных материалов, постоянное трение при транспортировке и привычки при распаковке — все три фактора могут вносить царапины. Относиться к упаковке как к инженерному этапу, который нужно проектировать и валидировать, а не как к «приложению» к закупке, — единственный способ сократить споры о входном контроле.

Для применений, где требуется высокая надёжность оптических элементов, три вещи заслуживают инвестиций: выбор поставщика с возможностью вакуумной упаковки, явное указание требований к классу упаковки в спецификации и создание стандартной операционной процедуры распаковки.
