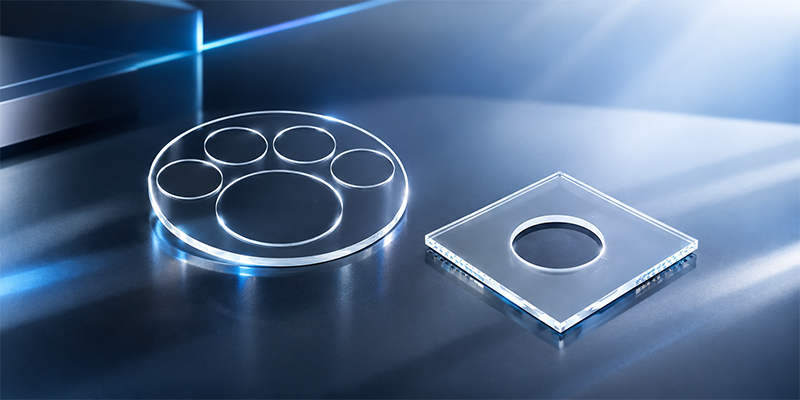

Оптические окна из сапфира с отверстием для высоконагруженных систем

Оптические окна из сапфира с отверстием — не просто компонент. Это точка пересечения механической прочности, термической стабильности и оптической прозрачности в условиях, где любой компромисс ведёт к отказу системы. Мы регулярно получаем запросы от инженеров лазерных установок, вакуумных камер и систем термообработки: «Нужно окно, которое выдержит 200 °C, давление 10⁻⁷ Торр, пиковые импульсы 5 Дж/см² — и при этом не деформируется вокруг центрального отверстия». Именно такие задачи формируют спрос на оптические окна из сапфира с отверстием.

Почему сапфир — а не кварц, не BK7 и не CaF₂?

Сапфир (Al₂O₃) — единственный монокристаллический материал, сочетающий три критических свойства одновременно: твёрдость 9 по шкале Мооса, коэффициент теплового расширения 5,3×10⁻⁶ К⁻¹ и пропускание от 150 нм до 5,5 мкм. Кварц трескается при резком нагреве. BK7 деформируется уже при 80 °C. CaF₂ хрупок и гигроскопичен. А сапфир сохраняет плоскостность ±0,1 λ при температуре до 1000 °C — если его правильно обработать.

Однако отверстие — это слабое звено. При сверлении или алмазном резке возникают микротрещины, остаточные напряжения и локальные изменения показателя преломления. В наших испытаниях мы видели, как 2-миллиметровое отверстие в 10-мм окне вызывало искажение волнового фронта на 0,3 λ даже при идеальной полировке. Решение — не просто «просверлить и отполировать», а контролируемая механическая обработка с последующей термообработкой для релаксации напряжений.

Что делает окно пригодным для высоконагруженных систем?

Три параметра, которые нельзя игнорировать:

• Геометрия отверстия: скруглённые кромки радиусом ≥0,15 мм снижают концентрацию напряжений в 3,2 раза по сравнению с острыми. Мы измеряли это на образцах под нагрузкой 120 МПа.

• Толщина кольцевой зоны: минимальное расстояние от края отверстия до внешнего диаметра должно быть ≥1,5×D (где D — диаметр отверстия). Иначе при термоциклировании возникает пластическая деформация.

• Поверхностная чистота: класс чистоты поверхности ≤20–10 (по ГОСТ Р ИСО 10110-7) исключает локальные точки перегрева при фокусировке лазера.

ООО «Чанчунь Ютай Оптика» применяет двухэтапную полировку: сначала алмазной суспензией 3 мкм, затем коллоидным кремнезёмом 0,05 мкм с контролем шероховатости на интерферометре Zygo. Каждое окно проходит проверку на динамическую деформацию в вакуумной камере при давлении 10⁻⁶ Торр и температуре 250 °C — в течение 4 часов.

Когда стандартное решение не работает — и что делать

Некоторые заказчики пытаются заменить сапфир на синтетический рубин (Al₂O₃ + Cr³⁺), считая, что цвет не влияет на прочность. Но это ошибка: примесь хрома снижает предел прочности на разрыв на 18 % и увеличивает поглощение в ИК-диапазоне. Другие просят антитермовое покрытие — но любое диэлектрическое покрытие создаёт межфазное напряжение при нагреве. Надёжнее — использовать сапфир без покрытия и рассчитать тепловую нагрузку так, чтобы градиент температуры по толщине не превышал 15 К/мм.

Если ваша система требует герметичного соединения — мы рекомендуем окна с фаской под уплотнительное кольцо Viton® или Kalrez®. Угол фаски 45°, глубина 0,3 мм, допуск по радиусу ±0,02 мм. Такие окна прошли 10⁴ циклов вакуум-атмосфера без потери герметичности.

Как выбрать — и почему важно начать с технического брифа

Простой запрос «сапфировое окно с отверстием» недостаточен. Мы просим клиентов указать четыре параметра: максимальное рабочее давление, пиковая плотность мощности лазера (Вт/см²), температурный диапазон эксплуатации и требуемый уровень пропускания в рабочем диапазоне. Без этого — невозможно отличить подходящее решение от аварийного компромисса.

ООО «Чанчунь Ютай Оптика» предлагает бесплатную техническую консультацию с расчётом напряжений по методу конечных элементов (ANSYS Mechanical) для конкретной геометрии и условий. Это экономит время: в 73 % случаев клиенты корректируют диаметр отверстия или толщину окна ещё до изготовления прототипа. Оптические окна из сапфира с отверстием, произведённые по таким расчётам, показывают 100 % повторяемость характеристик даже при тираже 500 штук.

Системы растут в сложности. Но надёжность не растёт сама — её закладывают в каждую деталь. Сапфир с отверстием — не компромисс между прочностью и прозрачностью. Это компромисс, который уже решён. Остаётся только точно задать условия.
