В оптической лаборатории или внутри лазерного оборудования пространство всегда является самым дефицитным ресурсом. Когда инженер сталкивается с плотно расположенными пучками или необходимостью повернуть оптический путь в узком механическом корпусе, обычные круглые или квадратные зеркала оказываются громоздкими — они занимают слишком много драгоценного места. Именно здесь начинают работать зеркала с плоским отражением и скошенной кромкой. В этой нише Ютай Оптикс предлагает решения, основанные на накопленном опыте в обработке прецизионных оптических компонентов.
Что такое зеркало со скошенной кромкой?
Две ключевые характеристики: плоское отражение и скошенная кромка.
Плоское зеркало — базовый элемент оптической системы, используемый для изменения направления пучка, складывания оптического пути или интерферометрии. Рабочая поверхность — прецизионно полированная плоскость с покрытием из алюминия, серебра, золота или диэлектрических плёнок. Ютай Оптикс предлагает металлические зеркала с защитными покрытиями из золота, серебра и алюминия, обеспечивающими средний уровень отражения в широком спектре.

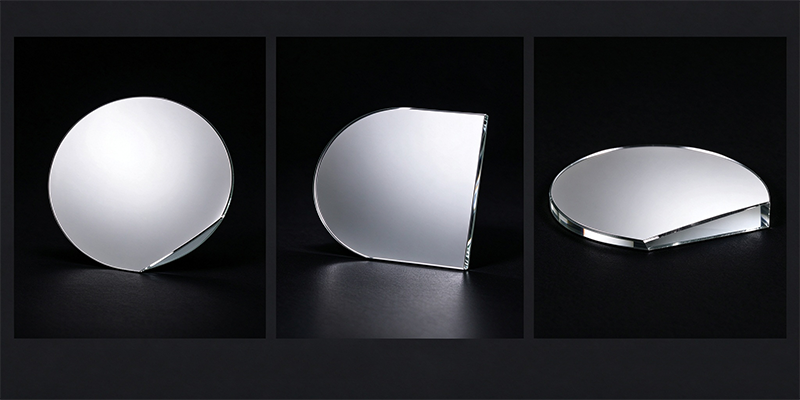

«Скошенная кромка» — это целенаправленный механико-оптический дизайн. Наиболее распространённая форма — зеркало-нож: кромка прецизионно скошена под углом 45°, а покрытие продолжается до самого края, образуя острую границу. Другая форма — эллиптическое зеркало со скошенной кромкой: боковая грань подрезана под 45°, длина большой оси равна √2 от малой, так что при наклоне 45° фронтальная проекция представляет собой круг.
Общая логика: минимизировать физическое пространство, занимаемое зеркалом на пути пучка, без потери эффективной апертуры.
Зеркало-нож: точный отбор в плотных пучках
Представьте лазерную интерферометрическую систему или сложный оптический путь с призмой и дифракционной решёткой. Несколько пучков распространяются почти параллельно; нужно выделить один для контроля мощности, не мешая остальным.
Обычное зеркало с этим не справится — его толстая кромка заблокирует соседние пучки. Зеркало-нож работает как хирургический скальпель: острая скошенная кромка проникает в зазор между пучками, отклоняет только целевой пучок на 90° и почти не затеняет соседние.
Ютай Оптикс предлагает зеркала прямоугольной, круглой, эллиптической или нестандартной формы, включая плоские, сферические вогнутые и выпуклые. Это означает готовность к изготовлению нестандартной геометрии кромки. Металлические зеркала доступны в диапазоне размеров от Φ3 мм до Φ500 мм, от 3×3 мм до 200×200 мм, толщиной 0,5–10 мм, с резкой по требованиям заказчика.
Эллиптическое зеркало: наклон 45°, проекция — круг
Эллиптическое зеркало решает кажущееся противоречие: фронтальная проекция должна быть круглой, но физическая форма — эллиптической.
При наклоне круглого плоского зеркала на 45° его фронтальный контур становится эллипсом, что в системах со строгим согласованием апертур ведёт к потерям света и паразитным засветкам. Решение: зеркало делается эллиптическим с отношением осей √2. При наклоне 45° проекция — правильный круг. Боковая резка под 45° убирает лишний материал и делает механическую оболочку компактнее. Тыльная и боковые поверхности обычно матируют для снижения паразитного рассеяния. В линейке диэлектрических зеркал Ютай Оптикс указаны прямоугольные, круглые и эллиптические формы с рабочим спектром от УФ до ИК и углами падения 0°–45°.
Материалы подложек
Плавленый кварц — предпочтительный материал для прецизионных зеркал. УФ-плавленый кварц Ютай Оптикс отличается низким показателем преломления, низким КТР и низким содержанием включений, что делает его идеальным для лазерных применений и жёстких условий эксплуатации. Доступны JGS1, JGS2, JGS3, а также Corning 7980, 7979, 8655.
H-K9L (BK7) — более экономичный универсальный вариант. Металлические зеркала Ютай Оптикс выпускаются на подложках из плавленого кварца, H-K9L и листового стекла, с качеством поверхности 60-40, формой передней поверхности Λ/4 и параллельностью в пределах 3 угловых минут.
Покрытия: от «отражения» к «точному отражению»
Критическое требование к зеркалам со скошенной кромкой: покрытие должно доходить до режущей кромки. Если кромка не покрыта или покрытие повреждено при резке, отражение у края резко падает, возникают паразитные засветки и потери мощности.
Ютай Оптикс предлагает металлические и диэлектрические покрытия. Защитное золото — максимальное отражение в ИК, защитное серебро — лучшее в видимом диапазоне, защитный алюминий — экономичный вариант от 300 нм до ИК. Все металлические зеркала могут быть покрыты MgF₂ или SiO₂ для защиты от окисления и повышения износостойкости.
Диэлектрические зеркала Ютай Оптикс обеспечивают почти полное отражение 99% в узком или широком диапазоне от УФ до ИК. Такие покрытия прочнее, легче очищаются и более стойки к лазерному повреждению — важно для кромки, которая может подвергаться механическому воздействию при сборке.
Производственные возможности
Зеркало со скошенной кромкой — по сути нестандартный геометрический оптический элемент. Сложность не в оптических характеристиках, а в адаптации стандартного оптического производства к нестандартной физической форме.
Световая апертура металлических зеркал Ютай Оптикс — более 90%, допуск на размер +0,0/-0,1 мм. Это позволяет точно контролировать физические размеры при сохранении эффективной оптической зоны.
Как выбрать зеркало со скошенной кромкой?
Форма поверхности. Металлические зеркала Ютай Оптикс — Λ/4, качество 60-40. Для интерферометрии и прецизионных лазеров могут потребоваться более высокие классы. Диэлектрические зеркала и прямоугольные призмы достигают λ/10@632,8 нм при чистоте 40/20.
Диапазон покрытия. Защитный алюминий — видимый диапазон (93–95%), защитное серебро — ближний и средний ИК, защитное золото — длинноволновый ИК. Возможны нестандартные покрытия с усиленным отражением в заданном спектре.
Геометрия кромки. Для зеркала-ножа важны угол скоса и острота края покрытия; для эллиптического — отношение осей и точность угла резки. Ютай Оптикс предлагает нестандартные формы и резку по размерам заказчика.
Материал подложки. Плавленый кварц — минимальное тепловое расширение и максимальная однородность; H-K9L — баланс цены и характеристик.
Заключение
Зеркало с плоским отражением и скошенной кромкой — продукт умного компромисса при пространственных ограничениях. Точная резка заменяет грубое занятие места, выигрывая миллиметры между пучками. Часто именно эти миллиметры определяют, возможна ли компактная лазерная система.
Ценность Ютай Оптикс в этой линейке — не в новом оптическом принципе, а в том, что компания делает нестандартную геометрию выполнимой и поставляемой. От выбора подложки из плавленого кварца до контроля покрытия на режущей кромке и допусков на размер — именно производственный опыт превращает «скошенное зеркало» из чертежа в реальный оптический путь.
