Границы применимости ZnSe/Ge/ZnS в системах CO₂-лазеров и тепловидения

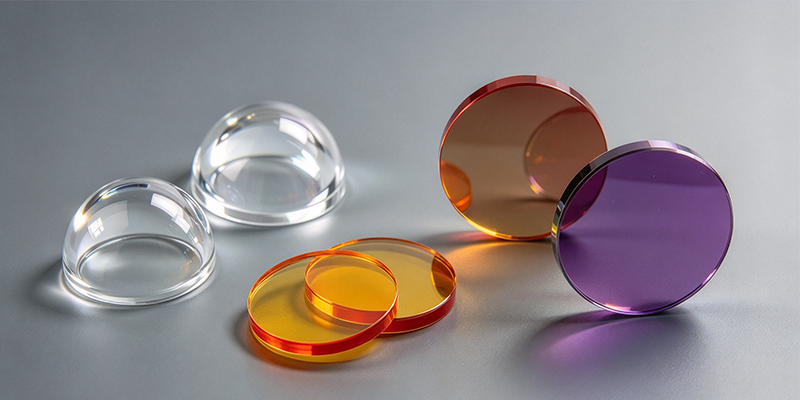

Неправильный выбор материала инфракрасного окна может обойтись дорого: линза, которая через три минуты после включения нагревается и деформируется, размывая пятно, или тепловизор стоимостью в десятки тысяч долларов, неспособный формировать изображение при низкой температуре. Селенид цинка (ZnSe), германий (Ge) и сульфид цинка (ZnS) — три наиболее распространённых материала для длинноволнового ИК-диапазона 8–12 мкм, но границы их применимости far сложнее, чем вопрос «у кого пропускание лучше». Настоящая разделительная линия определяется двумя «красными линиями»: тепловым поглощением и механической твёрдостью.

1. Системы CO₂-лазеров: вотчина ZnSe, запретная зона для Ge

CO₂-лазеры работают на длине волны 10,6 мкм, и требования к материалу окна в этом диапазоне исключительно жёсткие: поглощение должно быть крайне низким, иначе собственный нагрев линзы изменит показатель преломления, и качество пучка быстро ухудшится.

ZnSe — это ответ по умолчанию для данного применения. Его коэффициент поглощения на 10,6 мкм ниже 0,0005 см⁻¹, пропускание близко к 100%. Что ещё важнее, коэффициент поглощения ZnSe стабилен при изменении температуры — проблемы тепловой неустойчивости не существует. Именно поэтому он применяется практически во всех мощных CO₂-лазерных системах. Выращенный методом CVD ZnSe при оптимизированной температуре осаждения (650°C) обеспечивает тепловой коэффициент поглощения на чрезвычайно низком уровне 0,029%. У ZnSe есть и практическое преимущество: он прозрачен в видимом диапазоне (широкая полоса пропускания 0,5–20 мкм), а значит, красный луч HeNe для юстировки может проходить прямо через линзу, позволяя выравнивать оптический тракт.

Ge в CO₂-лазерах неприменим. Это не вопрос «чуть худших характеристик», а физический провал механизма. Поглощение Ge на 10,6 мкм обусловлено главным образом эффектом свободных носителей заряда: при повышении температуры концентрация термически возбуждённых носителей резко возрастает, поглощение усиливается — возникает положительная обратная связь тепловой неустойчивости. Ещё в 1971 году исследования чётко определили критическую плотность мощности для окна из Ge: даже при активном охлаждении максимальное критическое значение составляет всего 88 Вт/см²; выше этого порога температура выходит из-под контроля. В патентной литературе описан даже специальный защитный механизм для акустооптического дефлектора на Ge: когда датчик мощности обнаруживает, что входной пучок вот-вот превысит порог, лазерный затвор автоматически закрывается — исключительно для предотвращения теплового разрушения элемента из Ge. Для киловаттных систем CO₂-обработки Ge полностью выпадает из рассмотрения.

Положение ZnS в CO₂-лазерах неоднозначно. Его коэффициент поглощения на 10,6 мкм составляет около 0,104 см⁻¹ — значительно выше, чем 0,0005 см⁻¹ у ZnSe. Это означает, что при той же мощности линза из ZnS нагревается сильнее, а пропускание ниже. Для тракта передачи мощности средне- и высокомощных CO₂-лазеров ZnS не является жизнеспособным выбором. Однако у ZnS (особенно многоспектрального класса Cleartran) есть уникальная ниша: если системе требуется одновременно обрабатывать видимое/коротковолновое ИК-изображение и CO₂-лазер в одном оптическом тракте (многоспектральная система с общей апертурой), то полная прозрачность ZnS от видимого до дальнего ИК делает его единственным возможным компромиссным решением — ценой способности выдерживать мощность лазера.

2. Системы тепловидения: сильная сторона Ge и её границы

Длинноволновое ИК-тепловидение (8–12 мкм) — традиционная вотчина Ge. Показатель преломления Ge в LWIR-диапазоне достигает примерно 4,0, что означает: для того же фокусного расстояния требуется меньшая кривизна — линзы тоньше, легче, а хроматическая аберрация минимальна, так что в длинноволновой визуализации часто не нужны ахроматические конструкции. Твёрдость Ge по Кнупу составляет около 780, его устойчивость к царапинам значительно превосходит ZnSe и ZnS, что делает его пригодным для наружных окон.

Но у Ge есть чёткая температурная граница. При температуре выше примерно 100°C запрещённая зона Ge заполняется термически возбуждёнными электронами, материал переходит из полупроводникового состояния в проводящее, поглощение резко возрастает, пропускание падает. Типичная температура аэродинамического нагрева подвесного ИК-контейнера составляет около 70°C — уже при этом Ge демонстрирует заметное поглощение, и необходимо применять атермализацию для компенсации смещения фокуса. Другая инженерная проблема — обмерзание в холодную погоду; удельное сопротивление Ge как раз позволяет подавать ток для обогрева и удаления инея — это нечасто упоминаемое, но весьма практичное преимущество в передних окнах.

Роль ZnSe в тепловидении требует пересмотра. Его пропускание в 8–12 мкм действительно превосходно, но он чрезвычайно мягок (твёрдость по Кнупу около 105–120) и имеет высокий коэффициент теплового расширения (7,6×10⁻⁶/К), чувствителен к тепловому удару. ZnSe не подходит для наружных окон, подвергающихся воздействию песка и ветра; в системах тепловидения он чаще выступает в роли внутреннего оптического элемента — светоделителя, внутренней линзы, либо в системах переднего обзора как защитное окно, но обязательно с твёрдым покрытием DLC.

ZnS — недооценённый выбор в тепловидении. Стандартный CVD ZnS применяется главным образом в тепловидении 8–12 мкм, его механическая прочность выше, чем у ZnSe (твёрдость по Кнупу около 250), он нерастворим в воде, стабилен в окружающей среде. Действительно дифференцированный продукт — многоспектральный ZnS (Cleartran): после горячего изостатического прессования гидрид цинка удаляется из кристаллической решётки, диапазон пропускания расширяется до 0,35–14 мкм, материал становится полностью прозрачным от видимого до дальнего ИК. Твёрдость Cleartran по Кнупу составляет около 160 — всё ещё немного, но значительно лучше, чем у ZnSe. Типичное применение — многоспектральные системы с общей апертурой: одно окно одновременно обслуживает видимую камеру, ИК-детекторы среднего/длинного диапазона и лазерный дальномер. ZnS также отличается высокой термостойкостью: он работоспособен при температурах до 800°C, что является решающим преимуществом в условиях аэродинамического нагрева высокоскоростных летательных аппаратов.

3. Быстрая таблица соответствия сценариям

Заключение

Ge в тепловидении испытывает двойное давление: рост стоимости и увеличение сроков поставки из-за экспортного контроля, а также приближение многоспектрального ZnS по характеристикам. Но в области CO₂-лазеров ситуация совершенно иная — позиции ZnSe в ближайшей перспективе незыблемы. Нет второго материала, который одновременно удовлетворял бы трём условиям: «сверхнизкое поглощение на 10,6 мкм + прозрачность в видимом для юстировки + технологичность для изготовления прецизионных линз». Понимание границ этих трёх материалов — это по сути понимание того, как тепло и механические нагрузки отсеивают кажущиеся разумными варианты.
