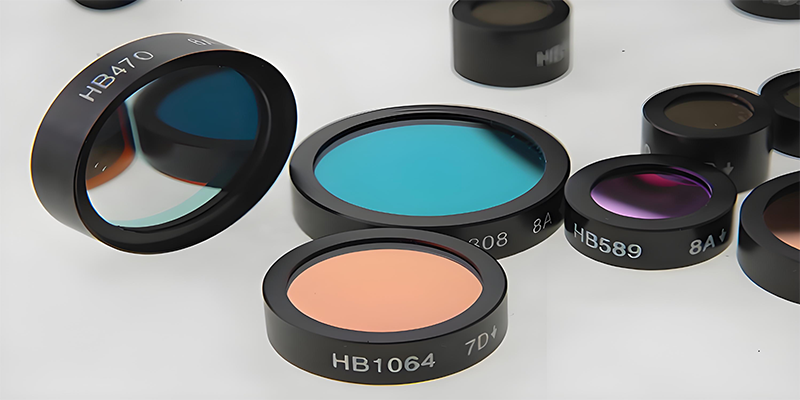

В проектировании оптических систем спектральные характеристики интерференционного фильтра являются ключевым фактором, определяющим качество сигнала и точность системы. Однако один часто упускаемый из виду, но глубоко влияющий вопрос заключается в следующем: центральная длина волны фильтра справедлива только при расчётном угле падения (обычно 0° — нормальное падение). Как только луч отклоняется от нормали, спектр смещается в коротковолновую область («синее смещение»), причём величина смещения растёт приблизительно квадратично с углом.
Если вы когда-либо сталкивались с ситуацией, когда фильтр идеально показывал себя при лабораторных измерениях, но после установки в прибор пропускание падало или отношение сигнал/шум ухудшалось, — смещение длины волны из-за угла падения, вероятно, и есть тот «невидимый убийца».
Почему интерференционный фильтр так чувствителен к углу?
Интерференционный фильтр осуществляет селекцию длины волны за счёт оптической разности хода в многослойной диэлектрической плёнке. При нормальном падении оптическая разность хода равна 2nd (n — показатель преломления слоя, d — физическая толщина). Но когда луч падает под углом θ, угол преломления внутри плёнки равен θ‘, и фактическая оптическая разность хода становится:Δ=2ndcosθ’
Оптическая разность хода сокращается, а значит, длина волны, удовлетворяющая условию конструктивной интерференции, также становится короче. Это и есть физическая первопричина «синего смещения».
С другой стороны, это можно понять так: при наклонном падении путь, который свет «проделывает» в слоях плёнки, изменяется, оптическая длина резонатора сокращается, и резонансная длина волны естественно смещается в коротковолновую область.
Насколько велико смещение? Количественный расчёт и практические данные
В инженерной практике часто используется приближённая формула:
где n0 — показатель преломления среды падения (для воздуха 1,0), а neff — эффективный показатель преломления фильтра. Обратите внимание: это не показатель преломления какого-то одного слоя, а эквивалентное значение всей резонаторной структуры, определяемое конструкцией плёночной системы.
neff — ключевой параметр, определяющий угловую чувствительность. Для резонатора с низким показателем преломления (например, с разделительным слоем SiO₂) neff составляет примерно 1,45–1,6, тогда как для резонатора с высоким показателем (например, на основе Ta₂O₅, Nb₂O₅) он может достигать 2,0 и выше. Чем выше neff, тем ниже угловая чувствительность — именно поэтому два «казалось бы одинаковых по параметрам» узкополосных фильтра при падении под 15° могут различаться по характеристикам в два раза.
Приведённая ниже таблица наглядно показывает порядок величины смещения центральной длины волны (на примере λ0=550 нм):
| Угол падения | Смещение при neff=1.45 | Смещение при neff=2.0 |
| 5° | −1,0 нм | −0,5 нм |
| 10° | −4,0 нм | −2,1 нм |
| 15° | −8,8 нм | −4,6 нм |
| 20° | −15,5 нм | −8,1 нм |
| 30° | −33,7 нм | −17,5 нм |
Для сверхузкополосного фильтра с шириной полосы всего 1–3 нм даже смещение при угле падения 5° способно вывести центральную длину волны «за пределы» полосы пропускания, что приведёт к ослаблению сигнала.
Как угловая чувствительность влияет на практические применения?
Лидары и лазерная дальнометрия
Узкополосные фильтры в диапазонах 905 нм и 1550 нм используются для подавления шума окружающего света. Когда пучок имеет угол расходимости или фильтр установлен наклонно, смещение центральной длины волны приводит к частичному отсечению эхо-сигнала фильтром, и дальность обнаружения и чувствительность падают одновременно.
Инфракрасное газоаналитическое обнаружение
Линия поглощения CO₂ находится на 4,26 мкм, CH₄ — на 3,3 мкм, причём полуширина этих линий поглощения может составлять всего несколько нанометров. Полоса пропускания фильтра должна быть точно настроена на линию поглощения. Смещение, вызванное наклонным падением, напрямую приводит к снижению чувствительности и росту перекрёстных помех.
Широкоугольные системы формирования изображений
В широкоугольных камерах или системах видеонаблюдения свет от краевых полей зрения падает на фильтр под большими углами. Если проектировать по центральному полю зрения (0°), спектр краевых полей претерпит значительное синее смещение, что приведёт к цветовому сдвигу по краям изображения.
Флуоресцентная диагностика и спектральная визуализация
При детектировании солнечно-индуцированной флуоресценции хлорофилла (SIF) сверхузкополосные фильтры в полосе поглощения O₂-A чрезвычайно чувствительны к углу падения. Угловое смещение изменяет соответствие между полосой пропускания и полосой поглощения, что напрямую влияет на точность выделения сигнала флуоресценции.
Легко упускаемое различие: наклон AOI vs. эффект светового конуса
В проектных спецификациях часто путают «диапазон AOI» (например, 0–5°) и «полуугол конуса», однако физически это совершенно разные вещи.
Наклон AOI заставляет спектр в целом «переезжать» — центральная длина волны смещается, а форма остаётся практически неизменной.
Эффект светового конуса (CHA) же заставляет спектр «сжиматься и растягиваться». Реальный пучок содержит все лучи от 0° до максимального угла θ, и итоговый спектр представляет собой интегральное усреднение спектров при всех этих углах. В результате, помимо синего смещения, края полосы пропускания перестают быть крутыми, прямоугольная полоса превращается в «куполообразную» или даже «коническую», пиковое пропускание падает, а ширина полосы расширяется.
Для узкополосных и сверхузкополосных фильтров такое искажение формы особенно губительно. Даже если полуугол конуса составляет всего несколько градусов, пиковое пропускание может упасть с более чем 90% до менее чем 70%.
Стратегии решения: от проектирования до эксплуатации
На уровне проектирования плёночной системы
Повышение эффективного показателя преломления neff — прямой путь к снижению угловой чувствительности. Материалы резонаторных слоёв с высоким показателем преломления (например, Ta₂O₅, Nb₂O₅) позволяют значительно уменьшить смещение длины волны при том же угле.
Другой подход — проектирование с предкомпенсацией: если фильтр в реальной системе будет работать под определённым фиксированным углом, можно при проектировании намеренно «сдвинуть» центральную длину волны в длинноволновую область, чтобы при рабочем угле она точно попала в целевую длину волны. Например, для целевой длины волны 550 нм и рабочего угла 10° расчётную центральную длину волны можно задать около 554 нм.
На уровне оптической схемы системы
-
Контроль диапазона углов падения: при проектировании оптического тракта старайтесь располагать фильтр в коллимированном пучке, уменьшая расходимость пучка. Если наклона избежать невозможно, следует ограничить максимальный угол падения и в полной мере согласовать это с поставщиком.
-
Расположение фильтра в оптическом тракте: размещение фильтра как можно ближе к диафрагме или входному зрачку позволяет уменьшить угол падения для краевых полей зрения.
-
Повторные измерения в реальных условиях: испытания образца не должны ограничиваться спектром при нормальном падении. Следует повторить измерения спектра под реальным углом падения с использованием углового измерительного приспособления и оценить изменение характеристик.
На уровне испытаний и верификации
Пучок коммерческого спектрофотометра сам по себе имеет полуугол конуса примерно 2–4°, а это значит, что измерение «при нормальном падении» уже включает определённый эффект усреднения. Для получения истинного «собственного спектра» фильтра необходима система с коллимированным пучком. Более практичный подход: на основе данных измерений в коллимированных условиях, с использованием теоретической модели тонких плёнок, смоделировать поведение спектра фильтра в реальном световом конусе.
Заключение
Угловая чувствительность интерференционного фильтра — это параметр, которому в спецификациях часто отводится лишь одна строка, но который в реальной инженерии может определить успех или провал системы. Понимание того, что «нормальное падение — лишь идеальное условие», активный учёт реального распределения углов падения при выборе, а также резервирование достаточного запаса по длине волны при проектировании — всё это позволяет избежать классической дилеммы: в лаборатории всё идеально, а в приборе сигнал загадочным образом исчезает.
В следующий раз, выбирая фильтр, не поленитесь задать себе вопрос: под каким углом и с каким распределением лучи в моём оптическом тракте фактически падают на него?
