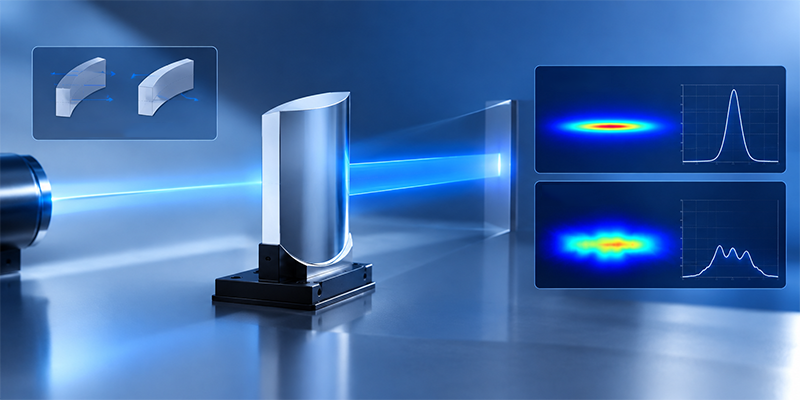

Перевёрнутая образующая цилиндрической линзы: реальное влияние на формирование пучка

Ключевой вывод

Цилиндрическая линза обладает оптической силой только в направлении силовой оси; в направлении образующей оптическая сила отсутствует. Если образующая перевёрнута или повёрнута, это равносильно тому, что «направление, которое должно формироваться» и «направление, которое не должно затрагиваться» меняются местами или смешиваются. Последствия далеко не ограничиваются деформацией пятна.

I. Поворот образующей одиночной цилиндрической линзы

1. «Утечка» оси формирования

Замысел конструкции — сжимать пучок только в одном направлении. После поворота образующей на угол $\alpha$ часть компоненты, которая должна была фокусироваться, «убегает» в направлении образующей, а часть компоненты, которая должна была оставаться неизменной, попадает на силовую ось и фокусируется. Результат: оба направления изменяются, пятно превращается в искажённое распределение с наклоном вращения.

2. Суперпозиция астигматизма и дефокусировки

Поворот образующей — это не просто геометрический поворот, а введение сложной аберрации, сочетающей астигматизм и дефокусировку:

• Эквивалентная оптическая сила в двух ортогональных направлениях различна;

• Фокусы двух направлений больше не совпадают в одной плоскости;

• Дальнепольное фокальное пятно вытягивается в направлении наклона и сопровождается направленной дефокусировкой.

Это объясняет, почему последствия лёгкого поворота часто серьёзнее, чем ожидается.

3. Чувствительность зависит от параметров системы

Нормированный фазовый коэффициент учитывает длину волны, размер пучка, расстояние между линзами и увеличение. Системы с малой длиной волны, малым пучком и большим расстоянием более чувствительны к повороту образующей, и требования к юстировке строже.

II. Перевёрнутая установка в системе из двух ортогональных цилиндрических линз

Система из двух цилиндрических линз relies on the ортогональность силовых осей двух линз, которые обрабатывают быструю и медленную оси по отдельности.

Перевёрнутая образующая (поворот на 90° или близко к 90°) приводит к:

• Силовые оси больше не ортогональны, стремятся к параллельности или совпадению;

• Вместо раздельного формирования двух измерений — повторная операция в одном измерении;

• Другое измерение вообще не обрабатывается.

  Остерегайтесь «ложной симметрии»

  При некоторых параметрах после переворота размер пятна может казаться почти круглым, но кривизна волнового фронта и качество пучка в двух направлениях не согласованы. Оценка только по камере пучка легко приводит к ошибочному выводу, тогда как эффективность ввода в волокно или спектральное разрешение уже ухудшились.

  III. Диагностические признаки в дальнем поле

  Тип разъюстировки	Поведение фокального пятна
  Дефокусировка сферического зеркала	Оба направления увеличиваются одновременно, форма
  Осевое смещение цилиндрической линзы	Одно направление вытягивается, направление совпадает с силовой осью
  Поворот образующей цилиндрической линзы	Фокальное пятно наклоняется и поворачивается, направление вытягивания отклоняется от силовой оси, сопровождается направленной дефокусировкой

  Ключ к диагностике: если дальнепольное фокальное пятно демонстрирует наклон вращения, а не просто одностороннее вытягивание, в первую очередь следует подозревать поворот образующей.

IV.Инженерные аспекты

1. Установочные метки не абсолютно надёжны: длинная сторона прямоугольной цилиндрической линзы обычно соответствует образующей, но погрешность клина образующей при изготовлении может привести к отклонению.

2. Проверка в дальнем поле: после установки наблюдать, совпадает ли направление вытягивания фокального пятна с проектом.

3. Собственные погрешности линзы суммируются: клин образующей и осевое скручивание эквивалентны дополнительному повороту образующей; в прецизионных применениях следует выбирать образцы с малой погрешностью.

4. Точность юстировки должна учитываться наравне с допусками на фокусное расстояние и расстояние между линзами.

Итог в одной фразе

Направление образующей цилиндрической линзы — не вспомогательный параметр, а фундаментальный параметр, определяющий её функцию. Перевёрнутая установка вносит сложную аберрацию, сочетающую астигматизм, дефокусировку и поворот; наклон вращения дальнепольного фокального пятна — наиболее характерный диагностический признак.
