Почему у сферической линзы есть сферическая аберрация: три пути решения

Если вы когда-нибудь выжигали бумагу лупой на солнце, то замечали: даже когда пятно сведено к минимуму, его край остаётся размытым. Дело не в том, что вы не настроили фокус, — это физический факт сферической линзы: она не может собрать параллельный свет в идеальную точку. Это явление называется сферической аберрацией.

Для оптического инженера сферическая аберрация — не просто «дефект». Это неизбежное следствие сферической геометрии и переменная, которую приходится рассчитывать и учитывать в любой системе со сферическими линзами.

Откуда берётся сферическая аберрация

Поверхность сферической линзы — сфера. Когда параллельный свет попадает в стекло, лучи вблизи центра (параксиальные) и лучи у края (внеосевые) падают на сферическую поверхность под разными углами. У краевых лучей угол падения больше, преломляются они сильнее и после прохождения линзы раньше пересекают оптическую ось; параксиальные лучи преломляются мягче, и точка пересечения оказывается дальше.

В результате пучок после линзы не собирается в точку, а раскладывается на изображении в кружок рассеяния. Осевое расстояние между параксиальным и краевым фокусами и есть мера сферической аберрации.

Полезный вывод: для монохроматического света и осевой точки предмета сферическая аберрация — единственная существующая аберрация.

Сферическая аберрация пропорциональна четвёртой степени высоты луча и обратно пропорциональна кубу фокусного расстояния. На языке инженера: чем больше апертура и короче фокус, тем сильнее аберрация. Длиннофокусный объектив с малой апертурой контролировать легко, а короткофокусный с большой апертурой без обработки даёт плохое качество по краю поля.

Три пути решения в инженерии

Аберрация порождается сферой, но инженеры не обязаны «уничтожать сферу». Практические подходы делятся на три уровня — от дешёвого к дорогому.

Путь первый: «изогнуть» линзу

Одиночная сферическая линза не может свести аберрацию к нулю, но может её снизить. Ключевая операция — изгиб линзы: при неизменном фокусном расстоянии перераспределяют радиусы кривизны передней и задней поверхностей. Из одного материала с одним фокусным расстоянием, но с разной «степенью изгиба» аберрация может заметно отличаться.

Это первый шаг в проектировании любой сферической линзы. В ZEMAX радиусы кривизны задаются переменными, аберрация контролируется, и оптимизатор ищет форму с меньшей аберрацией. При небольшой апертуре разумно спроектированная одиночная сферическая линза удерживает аберрацию в допустимых пределах.

Но предел изгиба очевиден: это «уменьшение», а не «устранение».

Путь второй: сочетание положительной и отрицательной линз

Положительная линза даёт отрицательную сферическую аберрацию, отрицательная — положительную. Эта противоположность знаков даёт классическое решение: комбинация положительной и отрицательной линз, у которой аберрации взаимно компенсируются на уровне системы.

Типичная форма — склеенный или раздельный дублет. В более сложных системах такая комбинация встраивается в более крупную конструкцию. Например, в расширителе пучка для лазерной скрытой резки исследователи используют комбинацию положительной и отрицательной сферических линз в галилеевском расширителе: регулируя расстояние между линзами, динамически управляют суммарной аберрацией, чтобы она компенсировала аберрацию, вносимую границей внутри материала. Дополнительные корректирующие элементы не вводятся — низкая стоимость, высокая степень интеграции.

Цена — рост числа линз. Каждая дополнительная линза — это материал, две поверхности для обработки и юстировки, а также рост габаритов и массы. Это классический компромисс коррекции аберрации: сложность в обмен на качество.

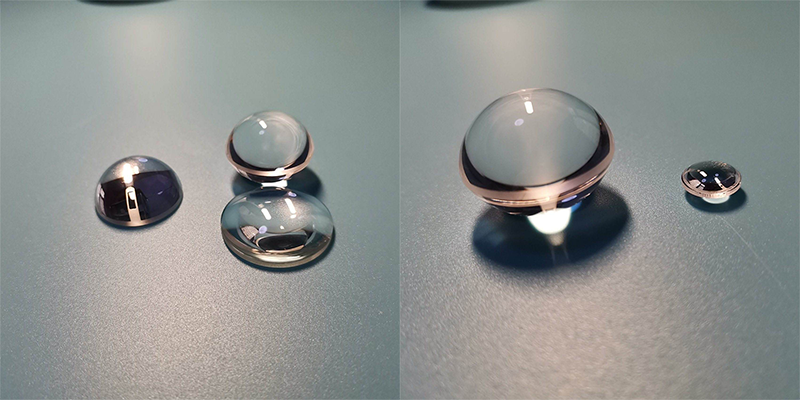

Путь третий: сменить форму поверхности — асферика

Корень аберрации — сама «сферическая» форма, и самый прямой путь — отказаться от сферы. Асферическая линза вводит в профиль коническую постоянную или члены высших порядков, делая кривизну у края отличной от приосевой, и уже одной линзой обеспечивает сильную коррекцию или устранение аберрации.

В проектировании это отработано: в ZEMAX коническая постоянная задаётся переменной, добавляется оператор контроля сферической аберрации, и оптимизатор автоматически находит параметры профиля, при которых аберрация стремится к нулю. В исследованиях дифракционного изображения гауссова пучка со сферической аберрацией оптимизация конической постоянной превращала сферическую линзу в асферическую — аберрация практически исчезала, дифракционная картина из эллиптической становилась круглой.

Преимущество асферики наглядно: одна линза заменяет несколько. В компактных системах можно отказаться от многоэлементной сферической комбинации, снизить массу и укоротить оптический путь. Цена — сложность изготовления и контроля существенно выше, чем у сферы; стоимость высокоточной поверхности может в разы превышать стоимость сферической линзы того же диаметра. Поэтому асферика обычно появляется в двух случаях: системы с предельными требованиями к габаритам и качеству (объективы телефонов, высококлассные микрообъективы) или ситуации, когда сферическая комбинация не даёт баланса стоимости и качества.

Практическая рамка выбора

Выбор пути — это, по сути, компромисс между стоимостью, габаритами и качеством.

Небольшая апертура, ограниченный бюджет, невысокие требования к краю поля: одиночная сферическая линза с разумным изгибом или малая диафрагма, ограничивающая действующую апертуру, обычно достаточны. Нужно хорошее осевое качество и допустимы рост числа линз и сложность юстировки: комбинация положительной и отрицательной линз — самое зрелое и контролируемое по стоимости решение. Габариты должны быть компактными или сферическая комбинация уже раздула систему до неприемлемого: пора выпускать асферику.

«Обработка» сферической аберрации никогда не ставит целью ноль. Инженерная цель всегда одна: удержать аберрацию в пределах, приемлемых для системы, с минимальными затратами. Сферическая аберрация сферической линзы поддаётся управлению именно потому, что это детерминированная, вычислимая физическая величина. Работа проектировщика — на этой определённости выстроить разумное распределение затрат и качества.
