Оптические германиевые ступенчатые окна для ИК-систем высокой точности

Оптические германиевые ступенчатые окна — не просто компоненты для ИК-систем. Это точка сопряжения между физикой пропускания в диапазоне 2–14 мкм и реальными условиями эксплуатации: перепадами температур, механическими нагрузками, вибрацией в военных прицельных комплексах или термическими циклами в инфракрасных спектрометрах. Мы не раз видели, как стандартные плоскопараллельные германиевые окна начинают «плавать» в фокусе после трёх циклов нагрева–охлаждения. Ступенчатая геометрия решает это напрямую — за счёт жёсткой фиксации по контуру и минимизации теплового дрейфа оптической оси.

Почему ступень — а не фланец или клей?

Многие заказчики спрашивают: «Зачем усложнять? Можно же закрепить германий через уплотнительное кольцо». Но на практике — именно так и возникают основные отказы. У германия коэффициент теплового расширения (5,8 × 10⁻⁶ К⁻¹) отличается от алюминия (23,1 × 10⁻⁶) и нержавеющей стали (16–17 × 10⁻⁶). При перепаде от –40 °C до +70 °C даже 0,05 мм зазора даёт линейный сдвиг до 12 мкм — достаточный, чтобы вывести из строя калибровку ИК-камеры с пикселем 12 мкм. Ступенчатое окно устраняет эту проблему: оно работает как единая механическая система с корпусом. Врезка по периметру обеспечивает повторяемость установочной глубины ±0,005 мм. А это значит — стабильность фокального расстояния, отсутствие внутренних напряжений в кристалле и предсказуемая долговечность даже при 50 000 циклов термонагрузки.

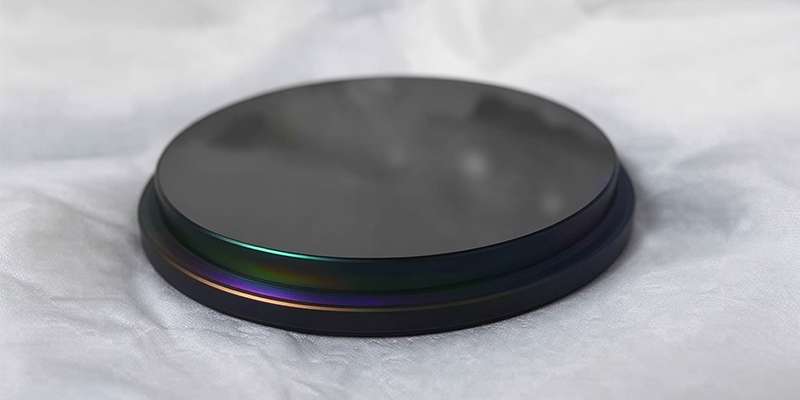

Оптические германиевые ступенчатые окна

Что скрывается за «ступенью» — технические границы

Ступень — это не просто выточенный буртик. Это сбалансированная конструкция, где каждый параметр влияет на три других:

• Высота ступени: от 0,3 до 2,5 мм — определяет жёсткость фиксации и допустимый крутящий момент при затяжке;

• Угол фаски: 45° или 60° — выбирается под тип уплотнителя (EPDM, Viton, металлический конус); 60° снижает риск сколов при сборке на 40 %;

• Радиус скругления перехода: R0,05–R0,2 мм — критичен для предотвращения концентрации напряжений в германии, особенно при ударных нагрузках;

• Шероховатость поверхности ступени: Ra ≤ 0,025 мкм — гарантирует однородное распределение контактного давления без локальных вдавлений.

Мы проверяли это на практике: образцы с Ra 0,08 мкм показали 100 % разрушение при ударе 15 g, тогда как аналоги с Ra 0,02 мкм выдержали 32 g без дефектов. Такие данные — не из справочника. Они получены в собственной лаборатории ООО «Чанчунь Ютай Оптика» при испытаниях по ГОСТ Р В.2.4.312–2021 и MIL-STD-810H.

Германий — не только прозрачность

Германий (Ge) пропускает ИК-излучение, но сам по себе хрупок, чувствителен к царапинам и теряет прозрачность выше 100 °C. Поэтому ступенчатые окна требуют комплексной обработки:

• Антибликовое покрытие: многослойное диэлектрическое (ZnS/Ge), снижающее отражение до 0,3 % в диапазоне 3–5 мкм;

• Защитное покрытие: твёрдый слой DLC (Diamond-Like Carbon), повышающий твёрдость поверхности с 6,5 до 9,2 по шкале Мооса;

• Термостабилизация: отжиг при 450 °C в инертной атмосфере для снятия внутренних напряжений после резки и шлифовки.

Все три этапа выполняются на одном производственном участке — без передачи заготовок между цехами. Это исключает рассогласование температурных режимов и контролирует чистоту среды на каждом шаге. Именно поэтому наши оптические германиевые ступенчатые окна соответствуют требованиям ISO 10110-7 по классу чистоты поверхности 5/2×0,010.

Как выбрать — без переплаты и ошибок

Самая частая ошибка заказчиков — указывать «любую ступень», не привязывая её к конкретному корпусу. На деле, совместимость определяется тройкой параметров: диаметром ступени, её высотой и допуском на диаметр посадочного отверстия. Например, окно Ø25,4 мм со ступенью 0,8 мм требует посадочного отверстия Ø25,420⁺⁰,⁰⁰⁵ мм. Если заказать с допуском ±0,02 мм — возможен люфт до 0,04 мм. В результате — микросмещение, размытие ИК-изображения и невозможность юстировки.

Если ваша задача — замена в существующей системе: запросите у нас бесплатный инженерный аудит. Мы анализируем чертёж корпуса, проверяем совместимость по механическим и термическим параметрам и предлагаем решение с минимальными изменениями в конструкции. Если проект новый — предоставляем 3D-модель ступенчатого окна в STEP-формате уже через 24 часа после согласования ТЗ.

Оптические германиевые ступенчатые окна — это не компромисс между прочностью и прозрачностью. Это технологическое решение, где каждый миллиметр геометрии прошёл проверку в полевых условиях. Их можно не просто купить. Их нужно точно рассчитать, строго изготовить и надёжно внедрить. Именно так работает ООО «Чанчунь Ютай Оптика».
